国内首推科学级制冷型超快IsCMOS 相机，采用高效超快像增强器，采用独 家光纤面板耦合工艺技术，配合>95% 量子效率科研制冷型sCMOS 相机， 实现低噪声、高速、超快门控拍照。
● 科学级制冷型IsCMOS
● 18/25mm 大口径二代高效像增强器
● 光谱响应范围：200-900nm
● 光学快门： <3ns
● 延迟与门控精度：10ps
● 增强器阴极门控*高同步频率 300KHZ;
● 内置时序控制器DDG
● 耦合方式：1:1 光纤面板耦合
● sCMOS 芯片： 高分辨2048*2048阵列
● 位深： 16bit
● 制冷温度： 低于环境温度-35℃
● *快帧速： 40fps.
● 专业化数据采集控制软件
独特亮点
|
制冷型 lsCMOS |
芯片制冷温度低于环境 35℃,有效减低芯片暗噪声 |
|
超快光学门宽 |
<3ns 阴极光学门宽，实现精准测量 |
|
内置 DDG |
内置精度 10ps 门控与延迟控制发射器，方便随心控制 |
|
高效光纤锥耦合 |
1:1 高效光纤锥耦合增强器与相机，高通光量 |
|
高分辨率读出 |
400 万像素高分辨率图像读出，不忽略细节 |
|
16bit, 95% QE |
高动态范围，高量子效率，不留缺憾 |
|

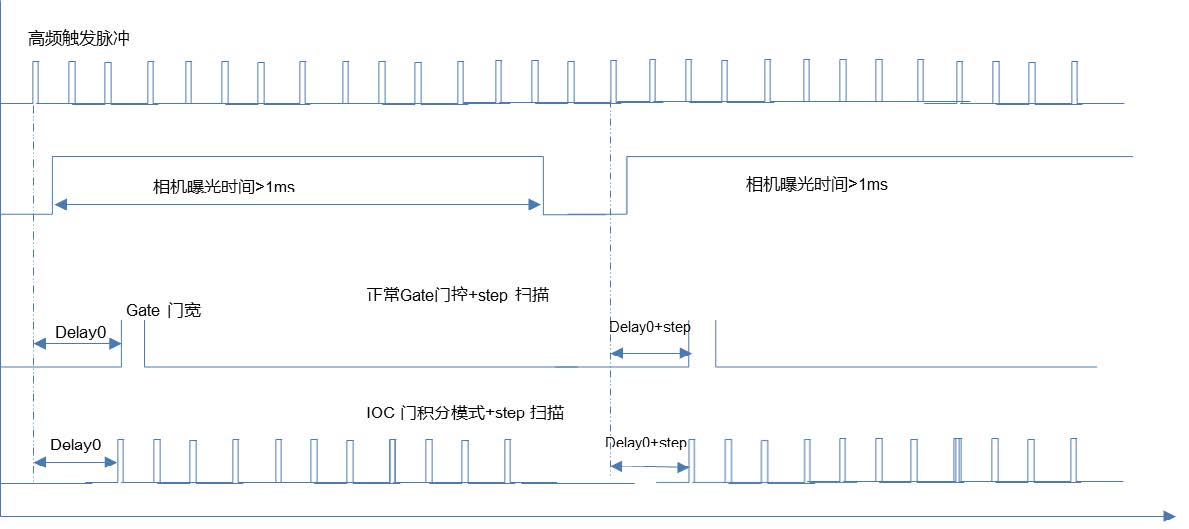

lOC 模式 |
300kHZ 阴极快门同步频率， lOC 芯片累积模式下提升信噪比 |
|
专业化软件 |
采集控制，数据处理专业化界面，简单 快捷 |
|
sCMOS 相机 |
||||
|
像素阵列 |
2048*2048 |
|||
|
阵面尺寸 |
13.3*13.3mm |
|||
|
像素大小 |
6.5um*6.5um |
|||
|
传感器类型 |
背照科研级 sCMOS 芯片 |
|||
|
量子效率 |
>95% @600nm |
|||
|
读出噪声 |
CMS: 1.1e-(Median) / 1.2e-(RMS) |
|||
|
暗电流 |
0.15e- / pixel / s@-10℃ |
|||
|
曝光时间 |
11us-10s |
|||
|
位深 |
16bit |
|||
|
数字接口 |
UBS3.0 |
|||
|

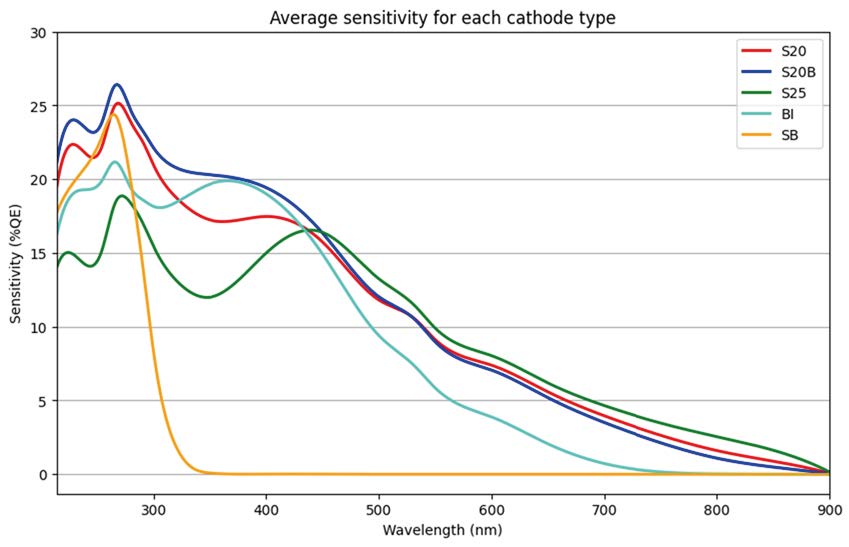

像增强器 MCP |
||||
|
光阴极 |
S20(UV) |
S20B(UVB) |

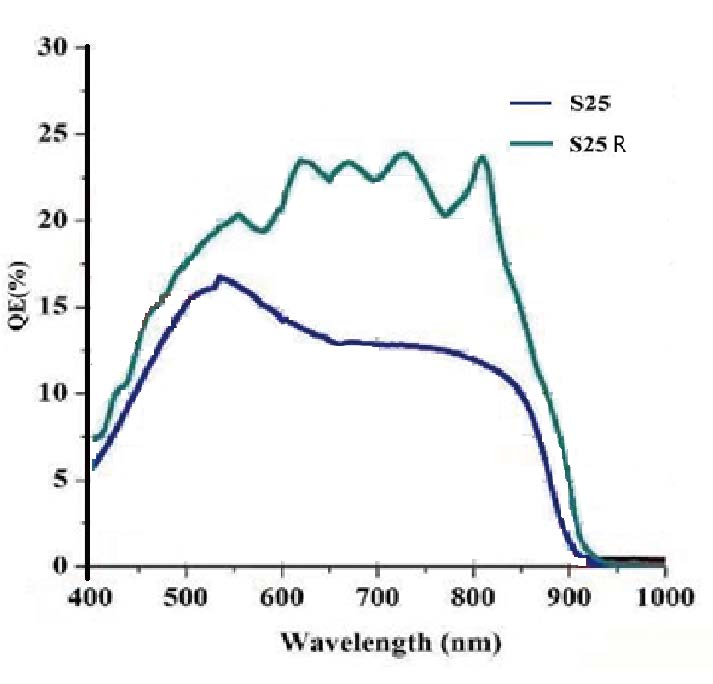

S25R (VN) |
S25Q(BB) |
|
光谱范围 |
190-800nm |
190-800 |
400-900nm |
200-900nm |
|
峰值量子效率 |
~20%@400nm |
~28%@260nm |
~25%@800nm |
~16%@450nm |
|
等效噪声（EBI） 20 ±C ± 2 ±C |
2000ph/cm2s < 2 x 10-7 lux |
5000 ph/ cm2 s < 2 x 10-7 lux |
20000 ph/cm2/s < 2 x 10-6 Lux |
20000 ph/cm2/s < 2 x 10-6 Lux |
|
光子增益 |
1*104 ph/ph |
2*104 ph/ph |
1*104 ph/ph |
1*104 ph/ph |
|
有效口径尺寸 |
18mm & 25mm |
|||
|
荧光屏 |
P43 |
|||
|
输出窗口 |
1:1 光纤面板 |
|||
|
*小光学门控宽度 |
<=3ns |
|||
|
内部 DDG |
||||
|
延迟和门宽调节范围 |
0-10s |
|||
|
延迟和门宽调节精度 |
10ps |
|||
|
同步接口 |
外触发输入，触发输出，直接触发（Direct gate） |
|||
|
触发信号 |
触发阈值 2--5V， 阻抗 50 欧姆，抖动 <100ps |
|||
|
触发固有延迟 |
<120ns@ Ext Trig in ，<70ns @ Direct gate |
|||
|
电学及环境 |
|
|||
|
电源 |
12V8A |
|||
|
功耗 |
<100W |
|||
|
环境 |
工作温度 10~30 ° C, 工作湿度： 10~85 % ；储存温度 : 0~60 ° C, 储存湿度 0~85 % |
|||
|
软件 |
T-Lab View 专用软件 |
|||
|
操作系统 |
Windows 11 及以上 |
|||
|
行 |
列 |
帧速* |
|
2048 |
2048 |
40 fps |
|
2048 |
1024 |
60 fps |
|
2048 |
512 |
120 fps |
|
2048 |
96 |
470fps |
|
2048 |
16 |
800fps |
|
IsCMOS |
SIC-25U-UVB-4M-F |
25mm 增强器， UV-VIS :S20B, <3ns,2048*2048, 光纤面板耦合 |
|
SIC-25U-BB-4M-F |
25mm 增强器， UV-VIS :S25Q, <3ns,2048*2048, 光纤面板耦合 |
|
|
SIC-18U-UV-4M-F |
18mm 增强器， UV-VIS: S20, <3ns, 2048*2048, 光纤面板耦合 |
|
|
SIC-18U-VN-4M-F |
18mm 增强器，VIS-NIR S25R, <5ns,2048*2048, 光纤面板耦合 |
