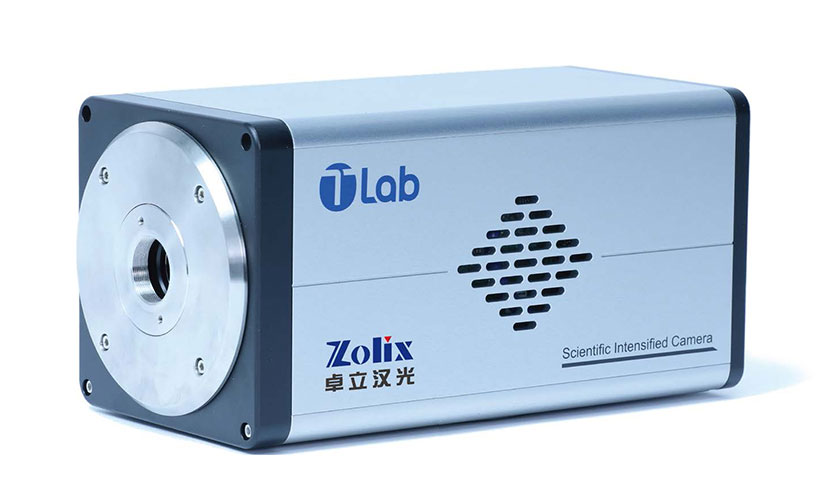

ICCD像增强型高分辨率相机

制冷型 ICCD

低于室温 35℃芯片制冷，有效减低芯片暗噪声，安静读出

超快光学门宽

<3ns 阴极光学门宽，实现精准测量

内置 DDG

内置精度 10ps  门控与延迟控制发射器，方便随心控制

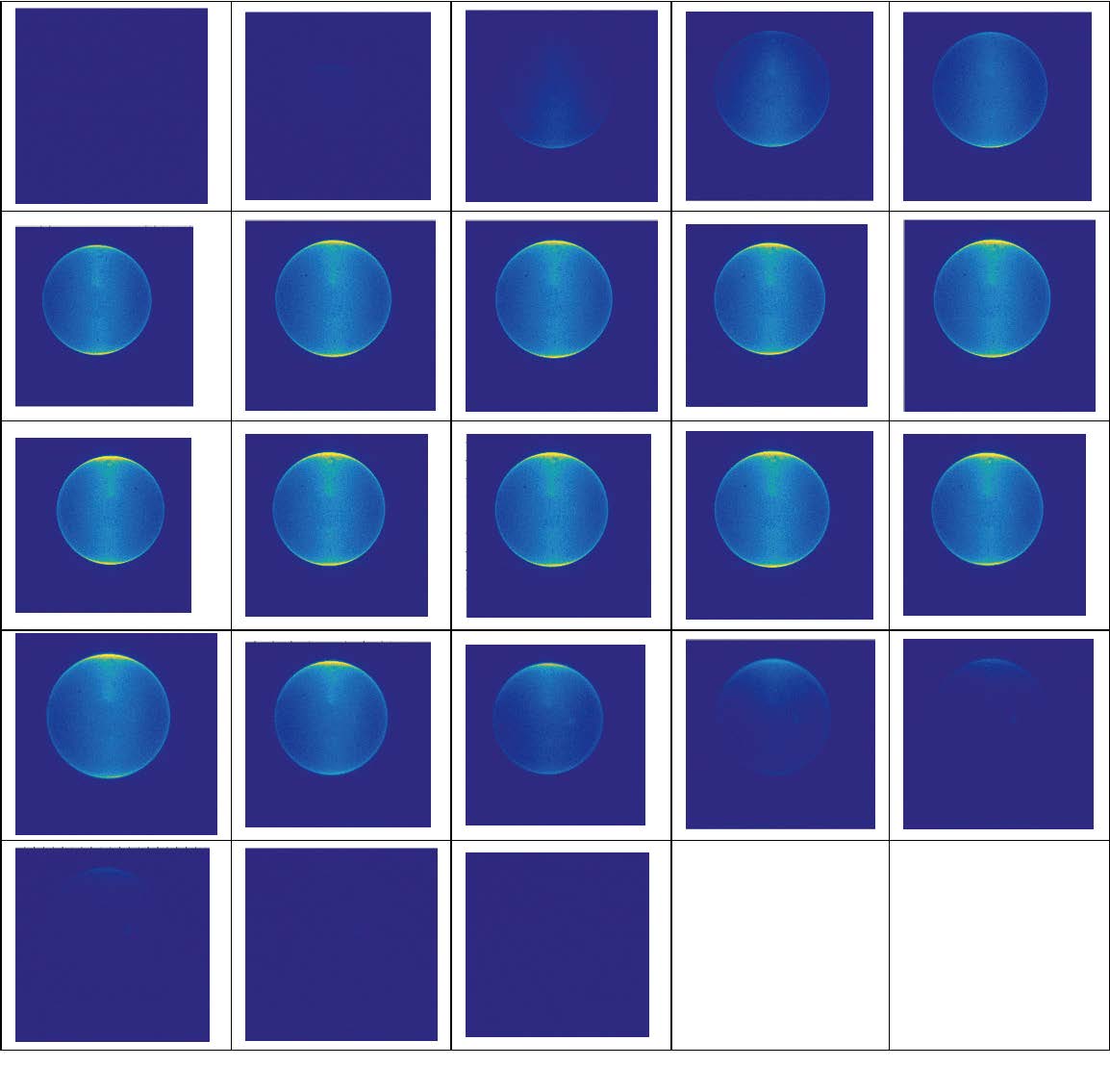

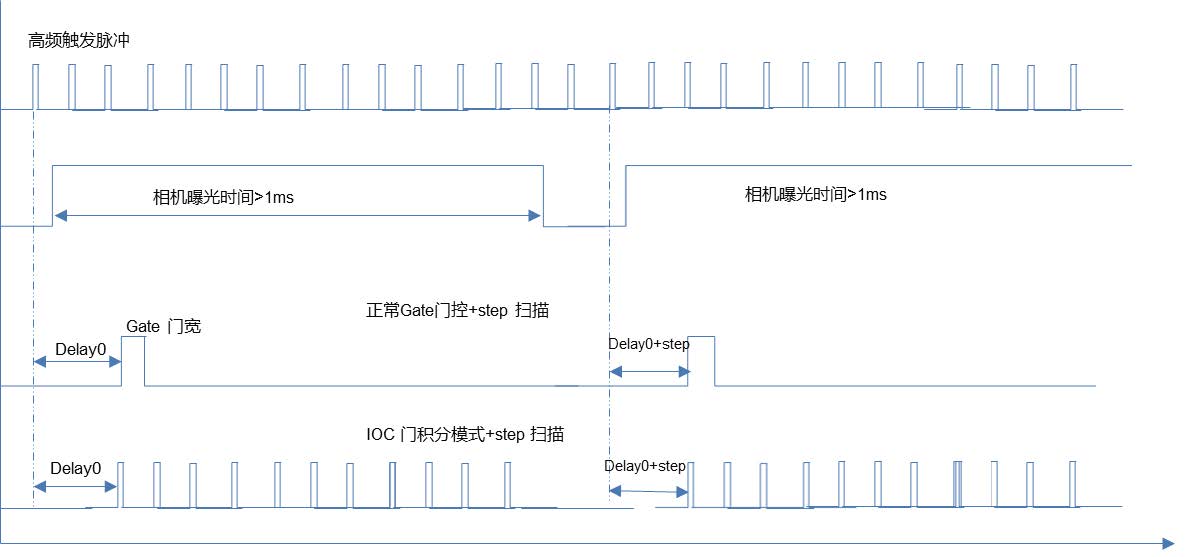

自动步进 STEP

延迟和门控自动 Step 步进功能，一键完成时间分辨光谱采集

高空间分辨率

高空间分辨率像增强器及镜头耦合

IOC 模式

300kHz 阴极快门外同步频率， IOC 芯片累积模式提升信噪比

Binning and ROI

实现芯片 FVB Binning 以及 多通道光谱同时采集

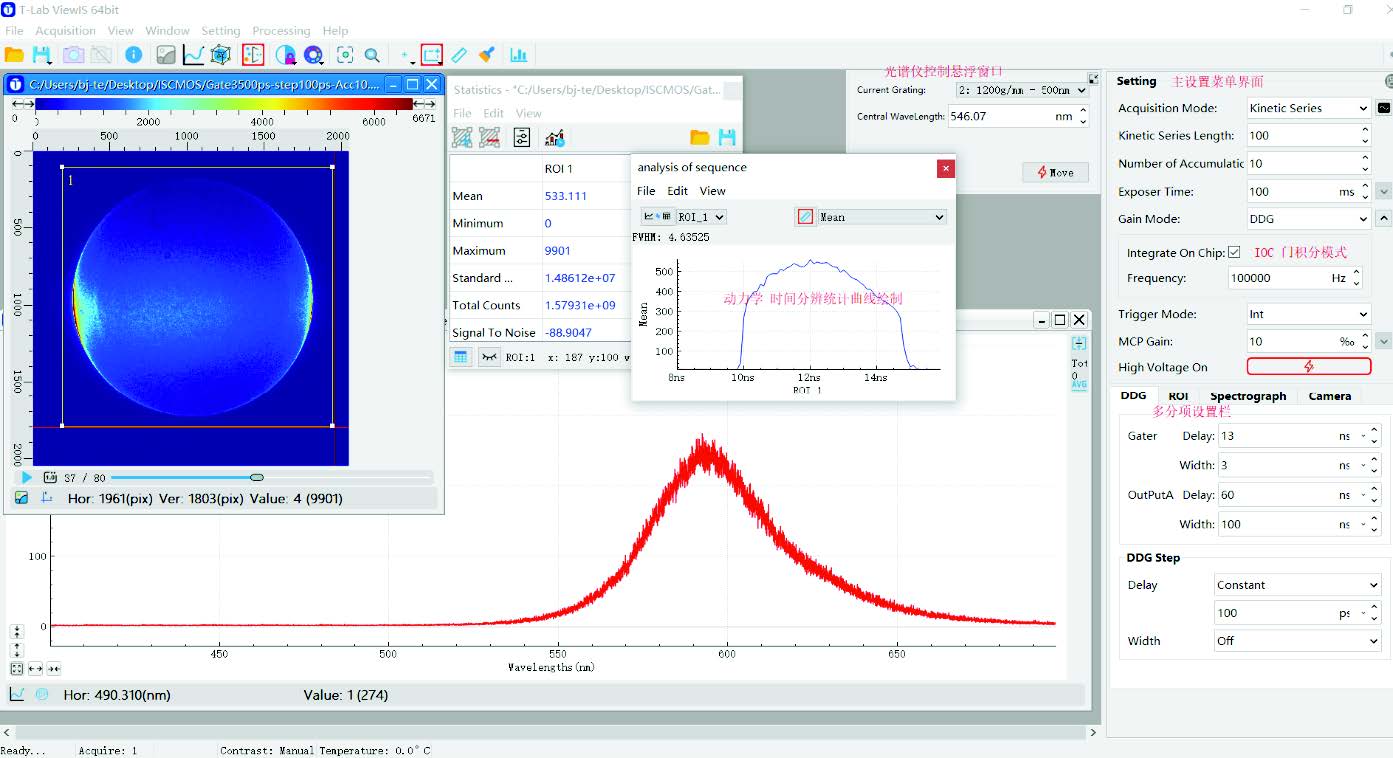

专业化软件

采集控制 & 光谱仪控制，数据处理专业化界面，简单快捷

CCD 相机

像素阵列

2700*2200

阵面尺寸

12.48*9.98mm (15.972 mm Diag.)

像素大小

4.54um*4.54um

传感器类型

CCD Sensor

读出噪声

5e-

暗电流

0.02e- / pixel / s @-10℃

位深

16bit

Bining&ROI

FVB 光谱模式 & 多通道 ROI 及 FVB

数字接口

UBS2.0

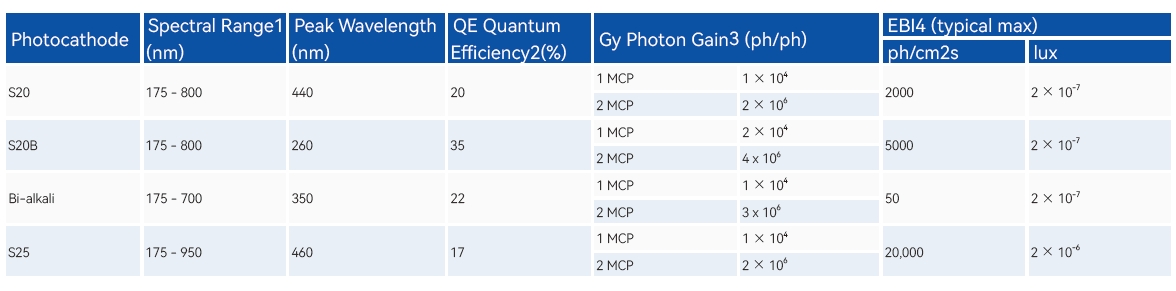

像增强器 MCP

光阴极

S20(UV)

S20B(UVB)

S25R (VN)

S25Q(BB)

光谱范围

190-800nm

190-800

400-900nm

200-900nm

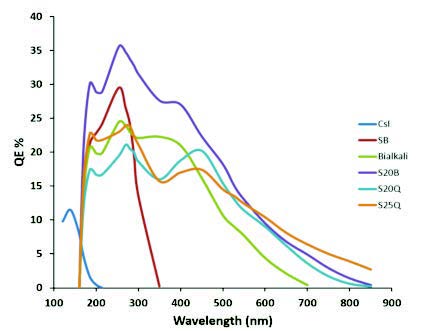

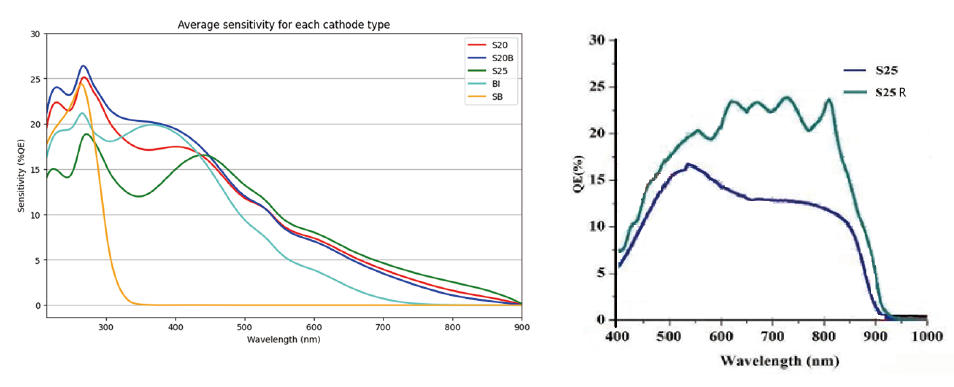

峰值量子效率（典型值）

~20%@400nm

~28%@260nm

~25%@800nm

~16%@450nm

等效噪声（EBI）

2000ph/cm2s

< 2 x 10-7  lux

5000 ph/ cm2  s < 2 x 10-7  lux

20000 ph/cm2/s < 2 x 10-6  Lux

20000 ph/cm2/s < 2 x 10-6  Lux

光子增益

1*104    ph/ph

2*104    ph/ph

1*104  ph/ph

1*104  ph/ph

有效口径尺寸

18mm & 25mm

荧光屏

P43

最小光学门控宽度

<=3ns

内部 DDG

延迟和门宽调节范围

0-10s

延迟和门宽调节精度

10ps

同步接口

外触发输入，触发输出，直接触发（Direct gate）

触发信号

触发阈值 2--5V， 阻抗 50 欧姆，抖动 <100ps

触发固有延迟

≤ 120ns@ Ext Trig in， ≤ 70ns  @ Direct gate

电学及环境

电源

12V8A

功耗

<100W

环境

工作温度 10~30 ℃ , 工作湿度： 10~85 %；储存温度 : 0~60 ℃ , 储存湿度 0~85 %

软件

T-Lab View 专用软件

操作系统

Windows 11 及以上
