25 mm接杆转接支架
产品说明
· 针对25 mm 接杆系列的安装转接支架
ZOLIX提供的25mm接杆转接支架属于25mm接杆的一类配件。此类转接支架一端可通过螺钉锁紧抱箍或沉头孔结构与25mm接杆固定，转接支架另一端可通过不同的安装接口与其他光机械产品固定，从而形成25mm接杆的多种转接应用。其中CRTB25-30B与CRTB25-60B用于转接笼式系统，CRTB25-A、CRTB25-C和CRTB25-D用于转接自由空间产品。

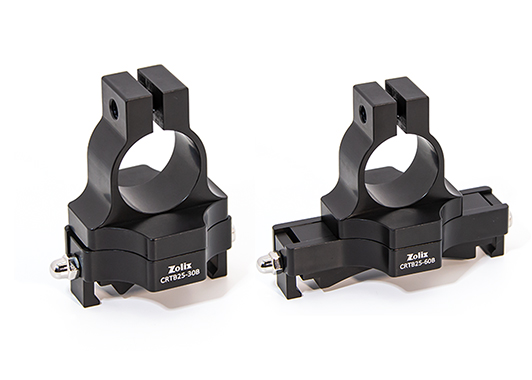

25 mm接杆转接支架，转接笼式系统
|
产品型号 |
CRTB25-30B |
CRTB25-60B |
|
材质 |
6061-T6铝合金 |
6061-T6铝合金 |
|
表面处理 |
黑色阳极氧化 |
黑色阳极氧化 |
|
兼容系统 |
30mm笼式 |
60mm笼式 |
|
夹持接杆直径 |
Ø25mm |
Ø25mm |
|
夹持笼式系统方向 |
水平/竖直 |
水平/竖直 |
|
接杆夹持孔径公差范围 |
+0.05~+0.10mm |
+0.05~+0.10mm |
|
接杆锁紧螺钉规格 |
M6/1个 |
M6/1个 |
|
安装接杆与笼杆垂直度公差 |
0.025mm |
0.025mm |
|
笼杆锁紧螺钉规格 |
M4/1个 |
M4/1个 |
|
单包产品数量 |
1件 |
1件 |
25 mm接杆转接支架，安装板转接自由空间系统
选型表
|
型号 |
CRTB25-A |
|
材质 |
6061-T6铝合金 |
|
表面处理 |
黑色阳极氧化 |
|
夹持接杆直径 |
Ø25mm |
|
安装板尺寸规格 |
50.8mm×50.8mm |
|
安装螺孔规格 |
25×M4和24×M6 |
|
安装板同类螺孔间距 |
12.5mm |
|
接杆夹持孔径公差范围 |
+0.04~+0.08mm |
|
接杆夹持孔中心距安装面距离 |
29.2mm |
|
整体高度 |
58.2mm |
|
单包产品数量 |
1件 |

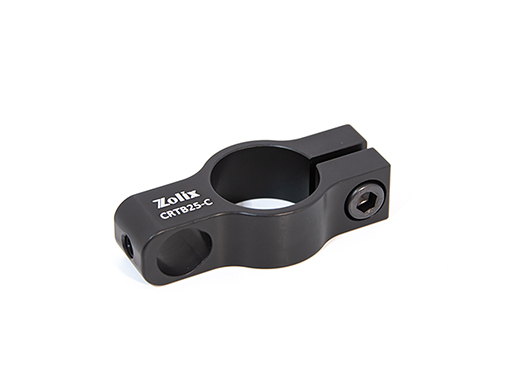

25 mm接杆转接支架，正交夹具转接自由空间系统
|
产品型号 |
CRTB25-C |
|
材质 |
6061-T6铝合金 |
|
表面处理 |
黑色阳极氧化 |
|
夹持接杆直径 |
Ø25mm夹持转接Ø12.7mm |
|
25mm接杆锁紧螺钉规格 |
M6/1个 |
|
25mm与12.7mm接杆转接垂直度公差 |
0.02mm |
|
12.7mm接杆锁紧螺钉规格 |
M6滚花旋钮/1个 |
|
接杆夹持孔径公差范围 |
Ø25mm（+0.01~+0.08mm）/Ø12.7mm（0~+0.05mm） |
|
转接角度 |
90° |
|
单包产品数量 |
1件 |

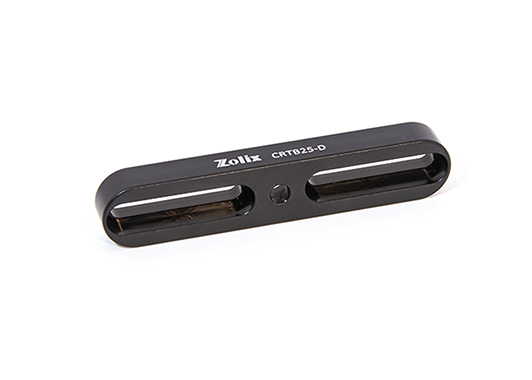

托梁转接支架，转接自由空间系统
|
产品型号 |
CRTB25-D |
|
材质 |
6061-T6铝合金 |
|
表面处理 |
黑色阳极氧化 |
|
安装面平行度公差 |
0.03mm |
|
安装孔规格 |
中心M4沉头孔，两侧M4沉头腰型槽孔 |
|
中心沉头孔规格 |
M4沉头孔 |
|
腰型沉头孔规格 |
腰型长26mm，M4沉头孔/2个 |
|
单包产品数量 |
1件 |
| 型号 | PDF图纸 | 3D图纸 |
|---|---|---|
| CRTB25-30B |  |
 |
| CRTB25-60B | |
|
| CRTB25-A | |
|
| CRTB25-C | |
|
| CRTB25-D | |
|
