在精密光学系统中，调整架是光路搭建的"基石"——一块镜片、一面反射镜，能否长期稳定地锁定在设计角度上，直接决定了整套系统的性能上限。

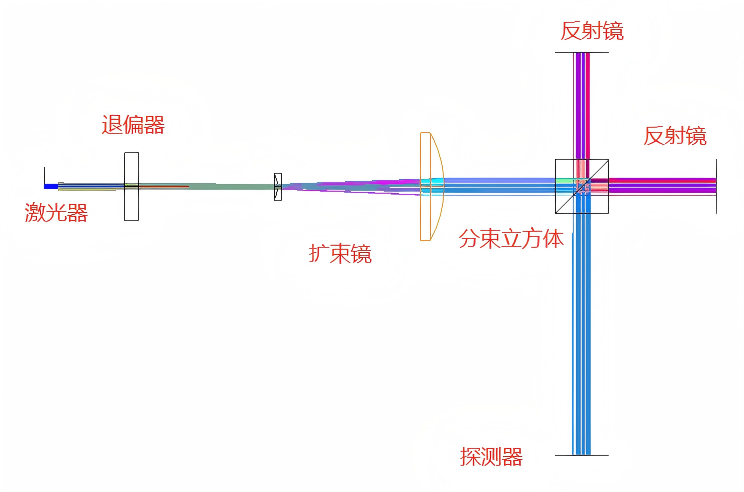

图：SI-MI实验原理图
为什么需要"高稳"？
1：温度漂移，光路易变
2：长期蠕变，对准难守
3：抗振不足，产线难用
4：结构单一，场景不兼容
SHF系列不锈钢调整架
SHF系列不锈钢高稳调整架是卓立汉光（Zolix）面向精密光学与高端科研场景推出的新一代Ø25.4mm（支持定制）光学元件安装调整架。调整架主体表面处理采用精细喷砂处理，耐磨损抗腐蚀能力更强。
相比传统铝合金调整架，SHF系列在热稳定性、抗振性与长期保持力方面显著提升，适用于高稳定光路、长时实验及工业级光学系统。
1. 二维/三维调节机构

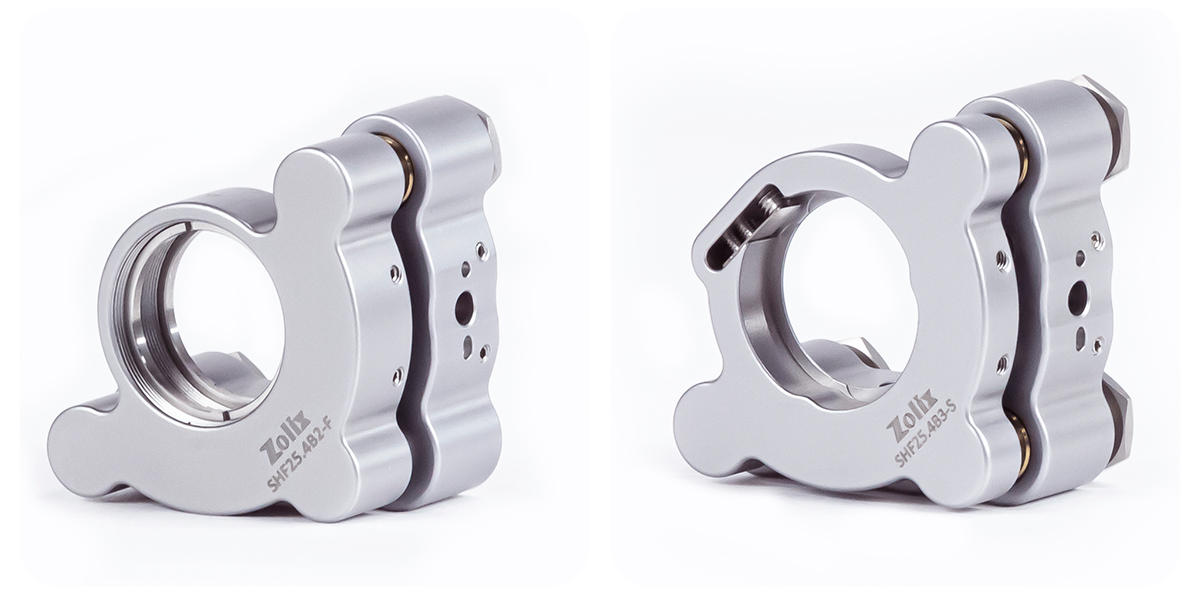

图：光学元件固定方式（左：卡环固定 右：侧边固定）
|
固定方式 |
适配元件厚度 |
适用场景 |
|
卡环固定（SM1螺纹） |
*大厚度≤8mm |
标准厚镜片、滤光片、分束镜，反射镜等 |
|
侧边固定（固定螺丝+挠性弹片） |
*小厚度≥2mm |
较厚的反射镜，分束镜等 |
3. 高稳定材质基底
主体采用316L不锈钢，表面喷砂处理。弹性模量更高，刚性更优，可从物理根源抑制温度漂移与振动响应。
4. 左右手系兼容设计
镜架安装孔位经过对称优化，可在光学平台左侧或右侧灵活安装，兼容左右手系实验光路，提升搭建自由度。
产品参数与核心优势
|
参数项 |
指标 |
|
适用光学元件尺寸 |
Ø25.4mm（1英寸） |
|
主体材质 |
316L不锈钢 |
|
表面处理 |
喷砂 |
|
俯仰/偏摆调节范围 |
±4° |
|
Z轴行程（三维版本） |
6mm |
|
调节螺纹规格 |
M6×0.25 |
|
调节精度 |
0.4°/转 |
|
光轴中心高度 |
25.4mm |
|
安装孔规格 |
M4 沉头孔 × 2 |
|
左右手系兼容 |
是 |
四大核心优势
①不锈钢机身 + 精细喷砂：稳定性与耐久性双重跃迁
不锈钢本体在热稳定性、抗振性与长期蠕变控制方面全面占优，为精密光路提供刚性底座。表面经精细喷砂处理，进一步提升耐磨损、抗腐蚀能力，适应长期实验、工业产线及特殊环境使用。材质稳定与表面耐久协同，确保调整架长期保持精密对准与结构可靠。
② 双版本调节器，按需选择
- 带滚花旋钮版（FK/SK）： 支持手拧快调，也可配六角扳手精调，实验场景灵活高效；
- 无旋钮版（F/S）： 仅使用六角扳手调节，体积更紧凑，适合空间受限或多架密集排布的系统。
③ SH锁紧版本，防止漂移
针对振动强烈或长期无人值守场景，提供带侧孔调节器与锁紧螺母的 SH 版本。调节到位后可锁死位置，从机械结构上抑制角度松动。

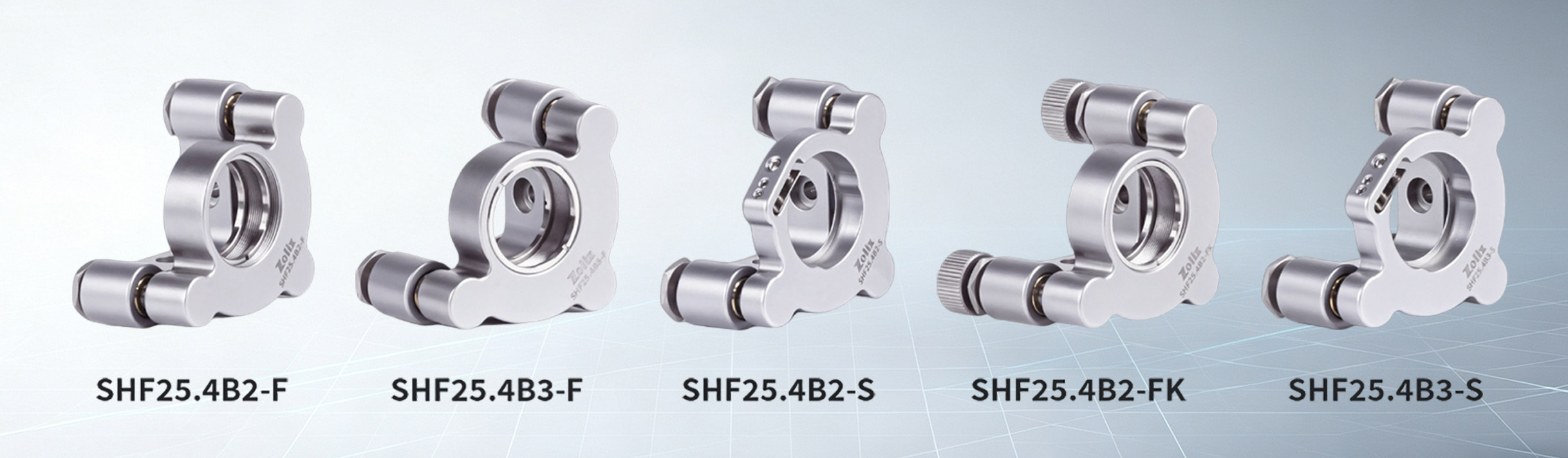

④ 完整型号矩阵，一站配齐
覆盖二维/三维、卡环/侧边固定、手拧/锁紧等组合，满足多数 Ø25.4 mm 元件安装需求，减少重复选型。

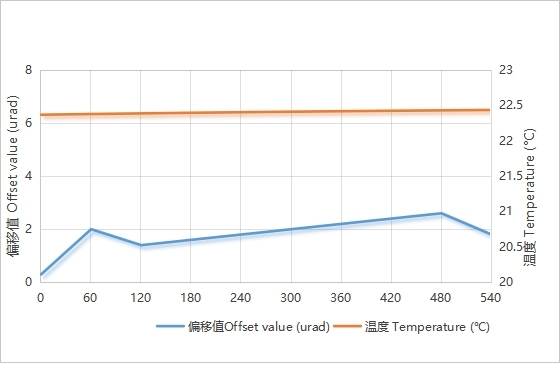

实测数据：温度稳定性曲线
在温控测试中，环境温度发生约 0.067°C 的变化时，SHF系列调整架的角度偏移保持连续、无突变或阶跃，*大偏移量仅 2.6 µrad。
这表明其不锈钢高刚度结构与精密螺纹驱动能有效抑制微小热扰动引起的瞬时角度波动，在需要长期连续测量的场景中，有助于维持光路的短期指向稳定性。
应用领域与典型场景
1. 激光光学系统
激光器准直与聚焦光路中的元件长期对准：在激光器输出端的准直镜、扩束镜、聚焦镜及分束镜安装工位上，不锈钢材质有效抑制激光器热辐射导致的镜架形变，保证数小时连续出光条件下的光路指向精度，避免因热漂移引起的聚焦点偏移。
2. 光谱分析仪器
长时高分辨光谱采集中的元件角度保持：在单色仪、光栅光谱仪、傅里叶变换红外光谱仪等设备中，镜架角度的微小变化会直接导致谱线偏移与信噪比下降。SHF系列锁紧版本可将反射镜角度锁死，确保连续数小时甚至跨日实验中谱线位置与强度的长期重复性。
干涉仪与纠缠光子光路中的相位稳定：在马赫-曾德尔干涉仪、纠缠光子对光路、超冷原子操控实验中，光程差的稳定性直接决定干涉对比度与相干时间。不锈钢低热膨胀特性配合锁紧螺母结构，将光路相位漂移控制在*小量级，提升干涉可见度与实验重复性。
4. 生物医学成像
共聚焦/OCT/双光子成像系统的精密光路基准：在共聚焦显微镜、光学相干断层扫描（OCT）、双光子成像系统中，反射镜与扫描镜的角度稳定性直接影响成像分辨率与对比度。SHF系列为成像光路提供刚性安装基准，抑制平台振动与温度波动造成的图像抖动与伪影。
5. 精密测量与计量
干涉测量与表面形貌检测中的光路基准：在激光干涉仪、光弹性测量、纳米表面形貌检测等计量场景中，调整架作为光路基准，其角度稳定性直接决定测量精度。全不锈钢结构确保在环境温度波动下，测量光路仍保持微米级甚至亚微米级的测量一致性。
6. 真空与低温装置
真空腔体内部光学元件的长期安装固定：不锈钢材质具备优异的真空兼容性与低温尺寸稳定性，适配超高真空腔体、低温冷原子装置、空间光学载荷等特殊环境。在真空与低温工况下，热膨胀一致性更优，不会像铝合金那样在高低温循环中产生明显形变。
激光打标/焊接产线中的抗振光路锁定：在工业激光打标、激光焊接、机器视觉在线检测等产线工位上，设备长期处于持续振动与热环境中。SH锁紧版本将光路角度机械锁死，大幅减少现场校准频次与维护成本，提升设备综合效率（OEE）。
