产品概述

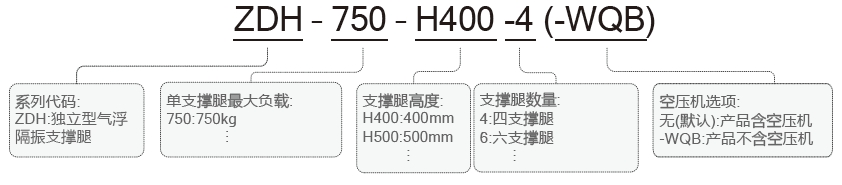

命名规则：

ZDH系列高性能独立型气浮隔振支撑腿特点：

• 引入对隔振有较好效果的三线摆系统。

• 采用层流阻尼元件，系统反应更灵敏。

• 可搭配不锈钢台面或大理石台面使用。

• 内置油阻尼，可有效减少共振峰值。

应用领域：：

• 对隔振要求非常高的光学实验，干涉测量、超快光学、量子光学、光通讯、高分辨显微实验、微纳光学、非线性光学、半导体行业、搭建复杂长程光路等。

技术指标：

• 固有频率：垂直方向＜1.5~2.0Hz；水平方向＜1.0~1.5Hz

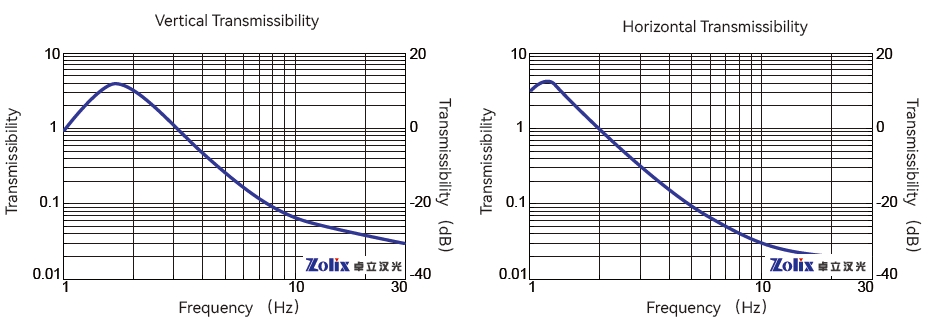

• 隔振效率：垂直方向：5Hz时：75~85%；10Hz时：90%~95%

水平方向：5Hz时：90~94%；10Hz时：92%~98%

• 隔振方式：三线摆隔振系统

• 阻尼方式：层流阻尼

• 工作台面：可选配不锈钢台面或大理石台面

• 支架高度可调范围：-10~+15mm

• 支架负载：3000kg（四支撑）/4500kg（六支撑）

• 单个隔振腿负载：850kg

• 最大空气压力：0.6MPa

• 建议工作空气压力：0.3~0.4MPa

• 水平重复精度：±0.5mm

细节说明：

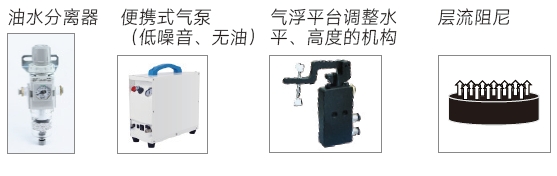

其他配件

选型表：

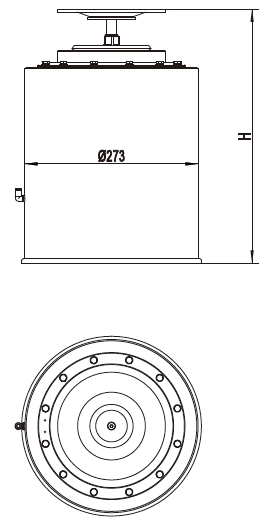

尺寸图：
