SMGON系列高精密直驱式手动摆动台说明：
SMGON 系列产品是卓立汉光开发的手动摆动滑台， 该系列产品主体材料 采用优质不锈钢，使用弧形 V 型导轨导向，差动分厘卡驱动的手动摆动滑台。 台面运行平稳可靠，灵敏度高。台面多种标准孔位的安装孔适合不同需要， 下 方标准固定孔方便将其与其他滑台连接，组成多维滑台。
特点：
•采用差动分厘卡驱动，灵敏度高
•采用弧形V型导轨，承载力大，运行平稳

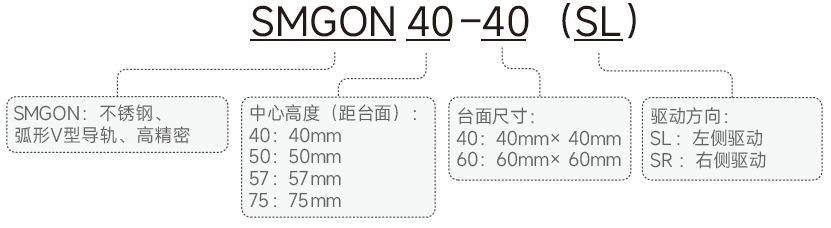

SMGON系列高精密直驱式手动摆动台命名规则：
选型表：
|
型号 |
SMGON40-40SL/SR |
SMGON57-40SL/SR |
SMGON50-60SL/SR |
SMGON75-60SL/SR |
|
行程( ° ) |
±7 |
±5 |
±5 |
±4 |
|
设计中心高（mm） |
40 |
57 |
50 |
75 |
|
台面尺寸（mm） |
40×40 |
60×60 |
||
|
厚度（mm） |
17 |
25 |
||
|
导轨 |
弧形V型导轨 |
|||
|
驱动方式 |
差动分厘卡 |
|||
|
主体材料及表面处理 |
不锈钢，无 |
|||
|
自重（Kg） |
0.12 |
0.12 |
0.32 |
0.32 |
|
旋转中心跳动(μm） |
≤15 |
|||
|
刻度最小读数( ° ) |
0.1 |
|||
|
中心耐负载（Kg） |
≤3.5 |
≤6 |
||
