产品概述

说明：

NXP 系列多维度光学耦合台包含六轴耦合台和三轴耦合台，以及可用于其他产品的手动驱动和电动驱动。它适用于光纤、波导、光电封装和任何其他高分辨率对准或定位应用，包括通用实验室任务。创新的柔性设计与模块化驱动系统相结合，提供了卓越的性能和灵活性。

NXP 系列六轴耦合台的位移台在移动平台前都有不锈钢探针，标记所有旋转轴的公共支点，所有旋转轴都具有公共支点，可以减少系统的对准时间。

NXP 系列多维度光学耦合台产品内部没有导轨轴承，平行挠性设计确保滑台连续的运动和长期的稳定性，非常适用于亚微米级分辨率的应用。对于纳米定位应用，提供内置压电驱动器的版本。这种结构相对于滑台组维的方式，稳定性有极大的提高，在温度较为恒定的条件下，产品适用于光纤对准等需要保持静态粘接的应用中。

NXP 系列多维度光学耦合台可进行手动驱动 / 电动驱动快换，可满足空间中不同维度使用混装驱动器。

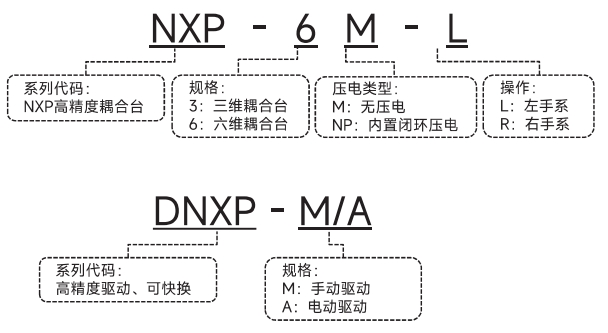

命名规则

注：

1.三轴系列无 L/R 尾缀

2. 设备不包含驱动器，需单独采购 (DNXP-M/A),可以按需求混装驱动

NXP多维度光学耦合台选型表

六轴高精度耦合台

型号		NXP-6M	NXP-6NP
行程		X、Y、Z直线行程为4mm。Rx、Ry、Rz(摆动、俯仰和偏转)行程为4°(70mrad)
传动比	X	1:1.5	X轴和Y轴驱动和压电传动比相同，为1:1.5 驱动器和压电促动器每平移1μm,位移台平移1.5μm
	Y
	Z	1:1	驱动的传动比为1:1;压电传动比1:1.5
分辨率		见驱动
旋转中心		公共旋转中心；最大串扰100 μm
压电	规格	无	闭环压电
	行程		典型值19μm
	分辨率		X、Y、Z 1nm/Rx、Ry、Rz0.018μrad
最大负载		1kg
共振频率		>130 Hz(±10%)
热稳定性		1μm/℃

三轴高精度耦合台

驱动

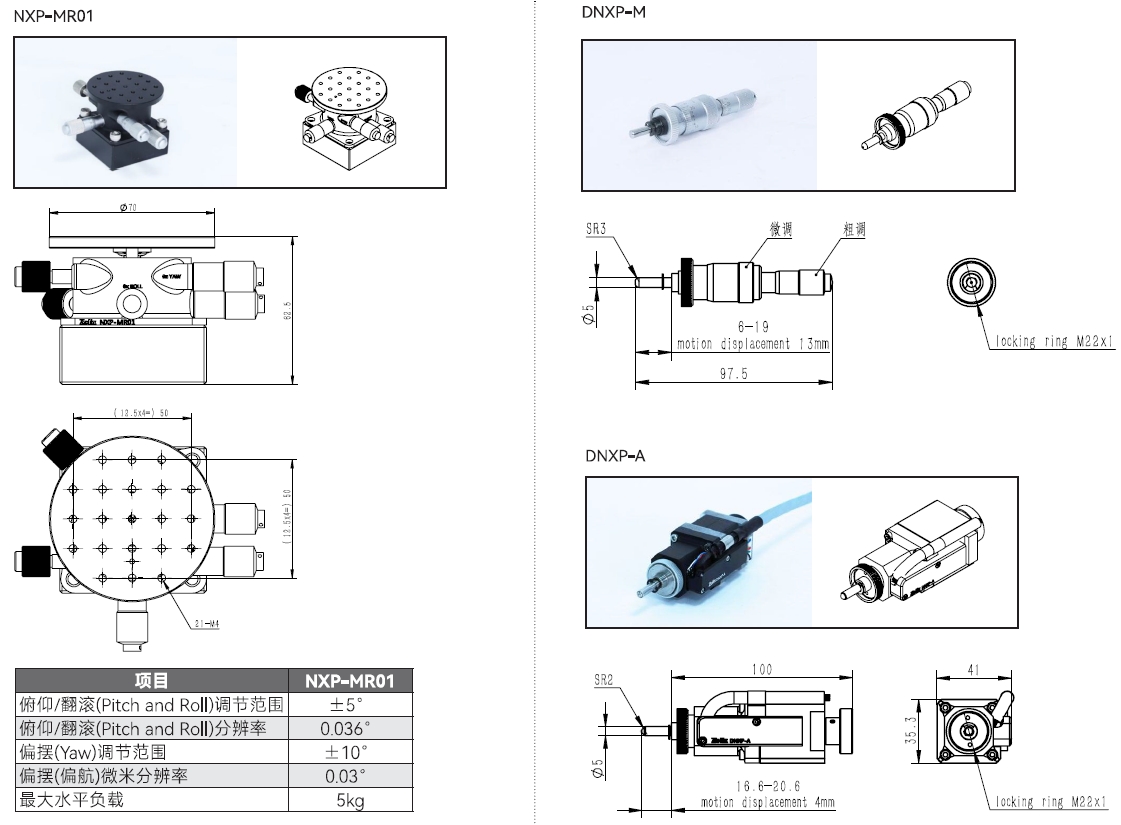

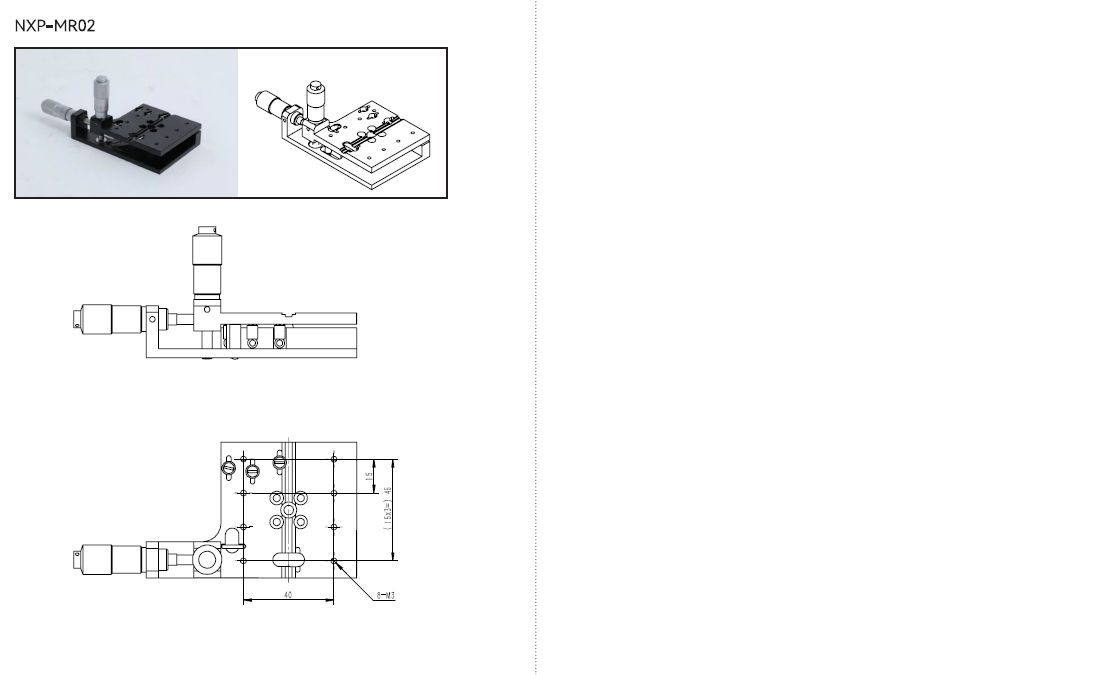

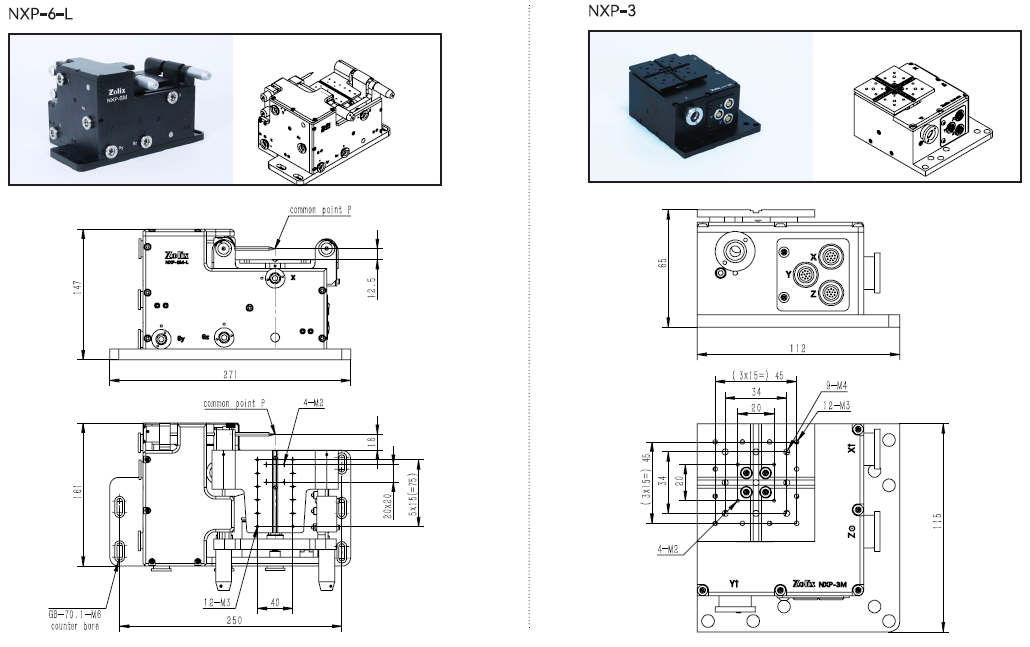

NXP多维度光学耦合台尺寸图
