型号 |
Omni-500S |
|
焦距 (mm) |
500 |
|
相对孔径 |
F/6.5 |
|
扫描范围 (nm) |
0 ～ 1200 |
|
光谱分辨率 (nm)-PMT |
0.05 |
|
波长准确度 (nm) |
±0.2 |
|
波长重复性 (nm) |
±0.025 |
|
*小步距 (nm) |
0.005 |
|
焦平面尺寸 |
30 (w) × 14 (h) |
|
光轴高度 (mm) |
145.6~160.6 |
|
光栅规格 |
68 × 68 |
|
光栅台 |
三光栅 |
|
狭缝规格 |

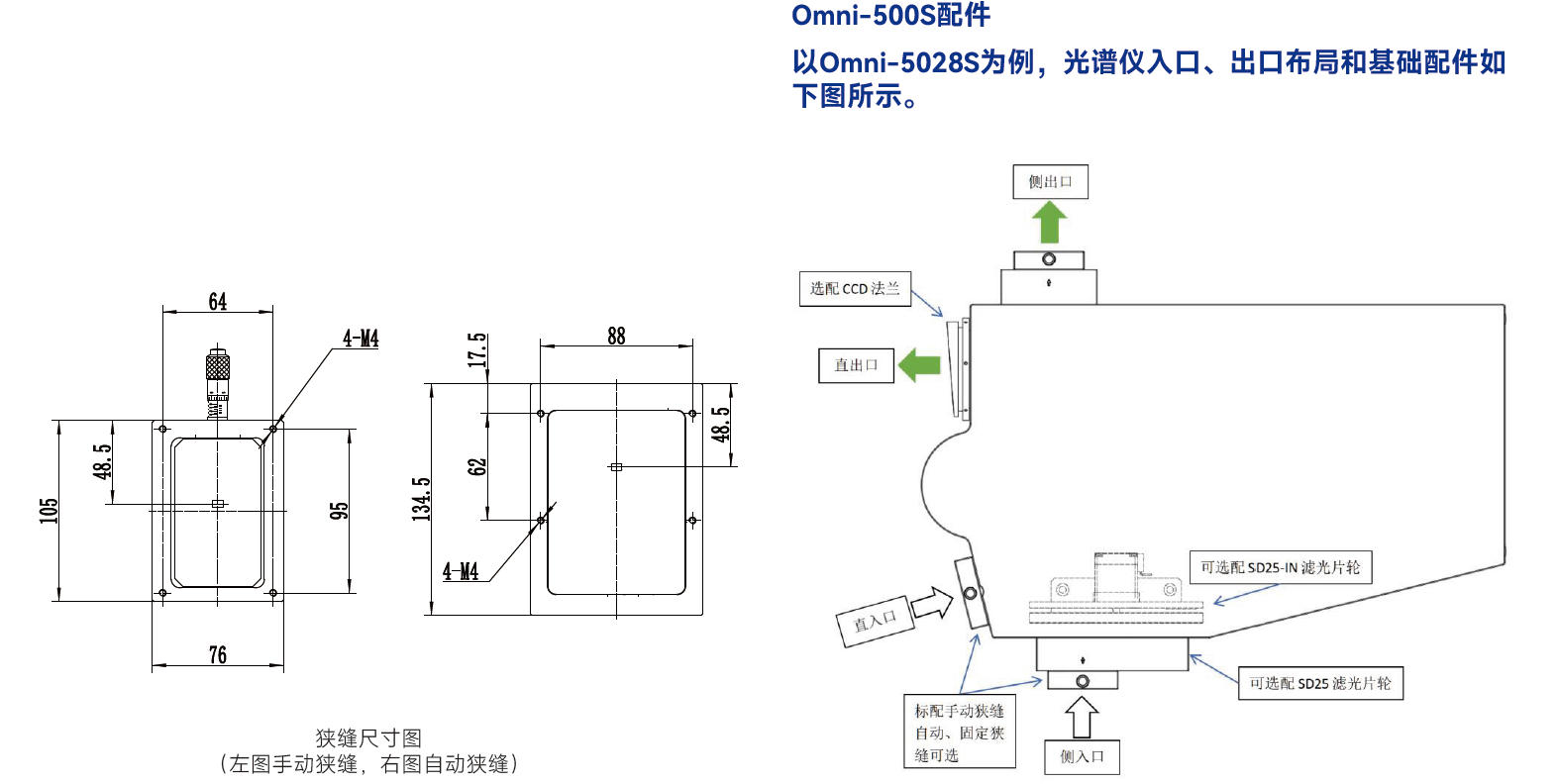

缝宽 0.01-3mm 连续手动可调，可选配自动狭缝；缝高 2,4,14 可更换 |
|

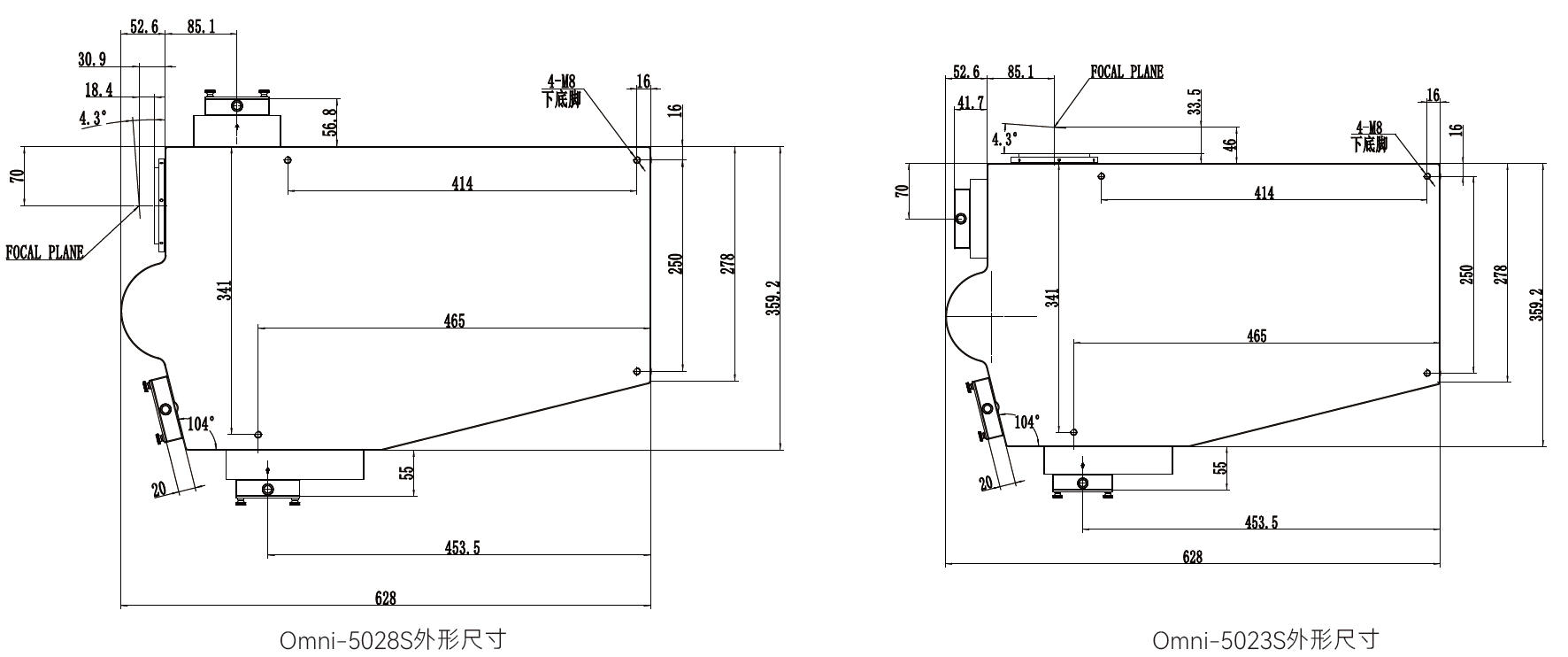

外形尺寸 (mm)、重量（kg） |
628 × 470 × 236 (L × W × H) ，27kg |
|
通讯接口 |
标配 USB2.0， RS-232 |
|
型号 |
描述 |
|
Omni-5004S |
侧入口、CCD 双出口 |
|
Omni-5005S |
侧入口、狭缝直出口 |
|
Omni-5006S |
侧入口、CCD 直出口 |
|
Omni-5007S |
侧入口、狭缝双出口 |
|
Omni-5008S |
侧入口、CCD 直出口、狭缝侧出口 |
|
Omni-5015S |
侧入口、狭缝直出口、红外镀膜 |
|
Omni-5017S |
侧入口、狭缝双出口、红外镀膜 |
|
Omni-5024S |
双入口、CCD 双出口 |
|
Omni-5027S |
双入口、狭缝双出口 |
|
Omni-5028S |
双入口、CCD 直出口、狭缝侧出口 |
|
Omni-5047S |
侧入口、狭缝双出口、紫外镀膜 |
|
Omni-5048S |
侧入口、CCD 直出口、狭缝侧出口、紫外镀膜 |
|
注 1：本型号系列，为手动狭缝（电动狭缝需要额外选择） |
|
|
注 2：本型号系列，需要额外选配光栅，*多可配置 3 块光栅； |
|
|
注 3：本型号系列，不包含滤光片轮、快门，需要额外选择附件 |
|
规格参数表(@不同光栅条件下)
|
光栅 (g/mm) |
2400 |
1800 |
1200 |
600 |
300 |
150 |
75 |
|
|
倒线色散 (nm/mm) |
0.6 |
0.91 |
1.49 |
3.15 |
6.43 |
12.97 |
26.05 |
|
|
机械扫描范围 (nm) |
0~600 |
0~800 |
0~1200 |
0~2400 |
0~4800 |
0~9600 |
0~19200 |
|
|
扫描步距 (nm) |
0.0025 |
0.0035 |
0.005 |
0.01 |
0.02 |
0.04 |
0.08 |
|
|
狭缝光谱分辨率 (nm) |
10um |
0.03 |
0.04 |
0.05 |
0.1 |
0.2 |
0.4 |
─── |
|
100um |
── |
── |
0.17 |
0.34 |
0.68 |
1.36 |
2.72 |
|
|
光谱分辨率 (nm)-CCD(15um) |
0.045 |
0.069 |
0.11 |
0.238 |
0.486 |
0.98 |
1.97 |
|
|
CCD 单次摄谱范围 (nm@30mm CCD) |
18 |
27.3 |
44.7 |
94.5 |
192.9 |
389.1 |
781.5 |
|
|
波长准确度 (nm) |
±0.1 |
±0.14 |
±0.2 |
±0.4 |
±0.8 |
±1.6 |
±3.2 |
|
|
波长重复性 (nm) |
0.015 |
0.02 |
0.025 |
0.05 |
0.1 |
0.4 |
0.8 |
|
