CSOB系列导轨及配件产品规格详情页
产品说明

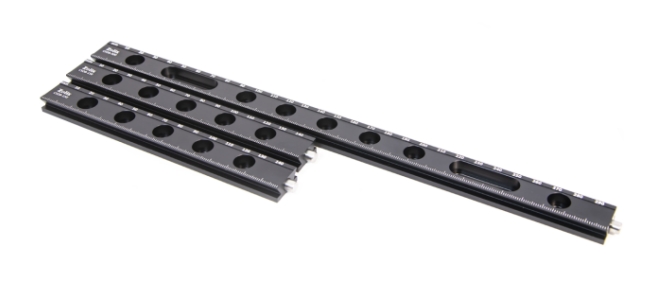

· 弹簧式手拧螺钉固定导轨滑块ZOLIX提供的燕尾槽导轨采用实心铝材精密加工而成，配合专用导轨滑块，可构建高稳定性的光机系统。燕尾槽导轨分布多组M6沉头孔（间距25mm），实现灵活安装。端部Ø6mm圆柱销定位系统，可多根导轨拼接使用，且导轨具有激光刻线标记，可精确调整导轨滑块位置。
选型表：
|
型号 |
CSOB-075 |
CSOB-150 |
CSOB-300 |
CSOB-450 |
CSOB-600 |
|
材质 |
6061-T6铝合金 |
6061-T6铝合金 |
6061-T6铝合金 |
6061-T6铝合金 |
6061-T6铝合金 |
|
表面处理 |
黑色阳极氧化 |
黑色阳极氧化 |
黑色阳极氧化 |
黑色阳极氧化 |
黑色阳极氧化 |
|
导轨长度 |
75mm |
150mm |
300mm |
450mm |
600mm |
|
导轨宽度 |
19mm |
19mm |
19mm |
19mm |
19mm |
|
沉头孔规格 |
M6 |
M6 |
M6 |
M6 |
M6 |
|
两端圆柱销规格 |
Ø6mm |
Ø6mm |
Ø6mm |
Ø6mm |
Ø6mm |
|
平行度 |
＜0.05mm |
＜0.05mm |
＜0.05mm |
＜0.05mm |
＜0.05mm |
| 型号 | PDF图纸 | 3D图纸 |
|---|---|---|
| CSOB-075 |  |
 |
| CSOB-150 | |
|
| CSOB-300 | |
|
| CSOB-450 | |
|
| CSOB-600 | |
|
