SRB系列光学接杆产品说明

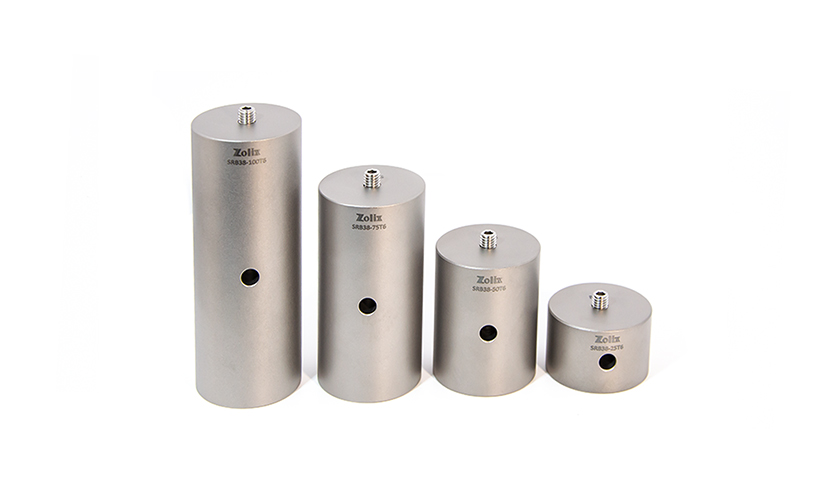

Z0LIX 提供的 38mm 无底座光学接杆采用 303 不锈钢实心结构一体式设计，具备极佳的强度与刚度，表面经过细腻砂化及钝化处理，具备极佳的消光效果。其光学接杆常用于光机元件构成系统的基础支撑部件，是光机械中使用较多的基础产品。我们提供的 38mm 无底座光学接杆顶部、底部均为M6螺纹孔，其中接杆长度范围在 25mm~400mm，共有10种长度可选。顶部与底部的安装螺纹孔可用于连接光机元件与平台基础。光学接杆与面包板或光学平台的安装可使用底部 M6 螺孔连接，并使用接杆径向Ø6mm 贯穿孔配合内六角扳手等工具进行锁紧或拆卸。若标准光学接杆无合适高度，我们同时也提供Ø38 mm垫片，可增加Ø 38mm 无底座光学接杆高度，垫片顶带有Ø6.6 mm 通孔。Ø38mm垫片有1mm、2mm、3mm、4mm、5mm、10mm 六种厚度规格可选。
|
型号 |
材质 |
表面处理 |
长度 |
外径规格 |
顶部螺纹孔规格 |
底部螺纹孔规格 |
平行度 |
垂直度 |
附送螺钉规格/数量 |
径向贯穿孔规格 |
|
SRB38-25T6 |
303不锈钢 |
喷砂钝化 |
25mm |
Ø38mm |
M6 |
M6 |
＜30μm |
＜30μm |
M6×16内六角紧定螺钉/1个 |
Ø6mm |
|
SRB38-50T6 |
303不锈钢 |
喷砂钝化 |
50mm |
Ø38mm |
M6 |
M6 |
＜30μm |
＜30μm |
M6×16内六角紧定螺钉/1个 |
Ø6mm |
|
SRB38-75T6 |
303不锈钢 |
喷砂钝化 |
75mm |
Ø38mm |
M6 |
M6 |
＜30μm |
＜30μm |
M6×16内六角紧定螺钉/1个 |
Ø6mm |
|
SRB38-100T6 |
303不锈钢 |
喷砂钝化 |
100mm |
Ø38mm |
M6 |
M6 |
＜30μm |
＜30μm |
M6×16内六角紧定螺钉/1个 |
Ø6mm |
|
SRB38-150T6 |
303不锈钢 |
喷砂钝化 |
150mm |
Ø38mm |
M6 |
M6 |
＜30μm |
＜30μm |
M6×16内六角紧定螺钉/1个 |
Ø6mm |
|
SRB38-200T6 |
303不锈钢 |
喷砂钝化 |
200mm |
Ø38mm |
M6 |
M6 |
＜30μm |
＜30μm |
M6×16内六角紧定螺钉/1个 |
Ø6mm |
|
SRB38-250T6 |
303不锈钢 |
喷砂钝化 |
250mm |
Ø38mm |
M6 |
M6 |
＜30μm |
＜30μm |
M6×16内六角紧定螺钉/1个 |
Ø6mm |
|
SRB38-300T6 |
303不锈钢 |
喷砂钝化 |
300mm |
Ø38mm |
M6 |
M6 |
＜30μm |
＜30μm |
M6×16内六角紧定螺钉/1个 |
Ø6mm |
|
SRB38-350T6 |
303不锈钢 |
喷砂钝化 |
350mm |
Ø38mm |
M6 |
M6 |
＜30μm |
＜30μm |
M6×16内六角紧定螺钉/1个 |
Ø6mm |
|
SRB38-400T6 |
303不锈钢 |
喷砂钝化 |
400mm |
Ø38mm |
M6 |
M6 |
＜30μm |
＜30μm |
M6×16内六角紧定螺钉/1个 |
Ø6mm |
|
型号 |
PDF图纸 | 3D图纸 |
|---|---|---|
|
SRB38-25T6 |
 |
 |
|
SRB38-50T6 |
|
|
|
SRB38-75T6 |
|
|
|
SRB38-100T6 |
|
|
|
SRB38-150T6 |
|
|
|
SRB38-200T6 |
|
|
|
SRB38-250T6 |
|
|
|
SRB38-300T6 |
|
|
|
SRB38-350T6 |
|
|
|
SRB38-400T6 |
|
|
