ZDP09-06

ZDP系列半膜片式气浮隔振光学平台

ZDP 系列为采用韩国DAEIL(大一)气浮支架,配合卓立汉光隔振光学平台标准型不锈钢台面,组合而成的气浮式隔振光学平台,整体高度800mm,分为台面和支撑两部分。
产品咨询
资料下载
产品概述


ZDP 系列为采用韩国DAEIL(大一)气浮支架,配合卓立汉光隔振光学平台标准型不锈钢台面,组合而成的气浮式隔振光学平台,整体高度800mm,分为台面和支撑两部分。

台面整体为三层夹心式蜂窝结构,上台面材料为SUS430(1Cr17) 高导磁不锈钢,具有很好的耐腐蚀性能。厚度根据尺寸设计为:100/200/300mm,具有很好的硬重比和刚性。台面采用精密磨削工艺,台面的平面度达到0.02~0.05mm/600mm×600mm,台面上按照25mm×25mm 孔距均布M6 螺纹孔,方便安装各类滑台和调整架。

气浮支架为韩国DAEIL(大一)产品,气室为二层结构,隔振性能较好,固有频率实测通常在1.5~2.5Hz,属于精密级气浮隔振光学平台。大一特有的技术,使得3个水平调节阀反应非常灵敏,响应时间很短。调整高度机构分为两部分:支架下方(每个支撑腿下方)具有整体高度的调整机构,调整后可完全消除地面不平引起的支架扭曲现象。支架上方采用三个特有的高度调整机构,可以调整高度和台面水平。平台自带脚轮,方便移动和调整。

ZDP系列产品刚性高、稳定性好、隔振效果好,适合于科研级精密隔振要求的领域使用。


ZDP系列半膜片式气浮隔振光学平台特点:

  • 韩国DAEIL(大一)气浮支架,隔振性能好。
  • 上台面SUS430(1Cr17)高导磁不锈钢。
  • 表面经过亚光处理,可有效减少杂散光。
  • 侧面为黑色铝塑板,美观、实用,四角用不锈钢板包角。
  • 整体焊接支架,刚性高,稳定性好。
  • 自动充气,自动平衡,响应时间短,平衡速度快。
  • 隔振效果好、科研级气浮隔振光学平台。

技术指标:
  • 固有频率:<1.5~2.5Hz,同负载和实际使用情况相关
  • 平面度:0.02~0.05mm/600mm×600mm
  • 上台面:4~6mm厚 SUS430(1Cr17) 高导磁不锈钢
  • 下底面:4~6mm厚碳钢,表面喷黑塑处理
  • 台面厚度:100/200/300mm,详见选型表
  • 台面加支架总高度800mm,总高度可调范围:-10~+15mm
  • 孔距:25mm×25mm
  • *边缘孔距边:37.5mm
  • 孔径:M6
  • 台面重量:100mm厚台面约:120Kg/m2
    200mm厚台面约:140Kg/m2
    300mm厚台面约:167Kg/m2

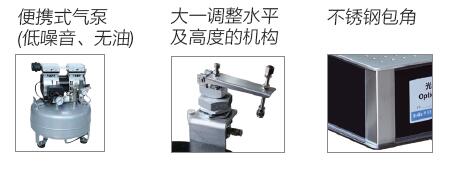

细节说明:

其它配件:


ZDP系列半膜片式气浮隔振光学平台选型表:


产品型号

整体规格(mm)

台面厚度(mm)

台面自重(Kg)

支架负载能力(Kg)

备注

ZDP09-06

900×600×800

100

65

300

4支撑

ZDP10-08

1000×800×800

100

96

300

4支撑

ZDP12-06

1200×600×800

100

86

300

4支撑

ZDP12-08

1200×800×800

100

115

300

4支撑

ZDP12-09

1200×900×800

100

130

300

4支撑

ZDP12-10

1200×1000×800

100

144

300

4支撑

ZDP12-12

1200×1200×800

100

173

300

4支撑

ZDP15-09N

1500×900×800

100

189

500

4支撑

ZDP15-10N

1500×1000×800

100

210

500

4支撑

ZDP15-12N

1500×1200×800

100

252

500

4支撑

ZDP15-15N

1500×1500×800

100

315

500

4支撑

ZDP18-09

1800×900×800

200

227

800

4支撑

ZDP18-10

1800×1000×800

200

252

800

4支撑

ZDP18-12

1800×1200×800

200

302

800

4支撑

ZDP18-15

1800×1500×800

200

378

800

4支撑

ZDP20-10

2000×1000×800

200

280

800

4支撑

ZDP20-12

2000×1200×800

200

336

800

4支撑

ZDP20-15

2000×1500×800

200

420

800

4支撑

ZDP24-12

2400×1200×800

200

403

800

4支撑

ZDP24-15

2400×1500×800

200

504

800

4支撑

ZDP30-12

3000×1200×800

300

601

1200

6支撑

ZDP30-15

3000×1500×800

300

752

1200

6支撑

ZDP35-12

3500×1200×800

300

701

1200

6支撑

ZDP35-15

3500×1500×800

300

877

1200

6支撑
