产品名称:ZCP系列囊式气浮隔振光学平台

产品型号: ZCP系列

产品品牌: zolix


特点:
• 采用囊式空气弹簧,隔振性能好,固有频率通常小于2.1~3Hz,囊式空气弹簧的负载能力很强,可安装大负载使用。
• 整体焊接支架,具有更好的刚性和稳定性。支架上方带三个高度(水平)调整机构,支架下方带升降高度机构。
• 台面材料为SUS410铁磁不锈钢,具有较好的耐腐蚀性能。
• 台面厚度100/200/300mm,具有很好的厚重比和刚性。台面侧面采用黑色铝塑板包边,美观、实用。
• 隔振效果好、负载能力强的科研级气浮隔振光学平台。

说明:

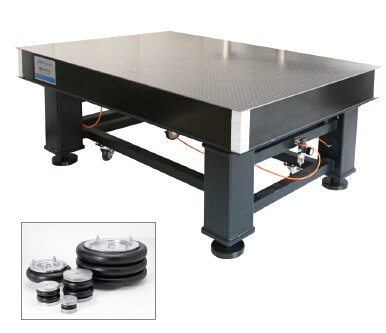

ZCP 系列为卓立汉光采用:囊式空气弹簧(Capsule air spring)、整体焊接支架、铁磁不锈钢台面(同OTP 台面)的气浮隔振光学平台,整体高度800mm,分为气浮式支架和台面两部分。

台面整体为三层夹心式蜂窝结构,采用焊接工艺(非胶粘工艺),没有松动、开裂、脱落等困扰。上台面材料为SUS410 铁磁不锈钢,具有较好的耐腐蚀性能。厚度根据尺寸设计为:100/200/300mm,具有很好的硬重比和刚性。台面采用精密磨削工艺,台面的平面度达到0.02 ~ 0.05mm/600mm×600mm,台面上按照25mm×25mm 孔距均布M6 螺纹孔,方便安装各类位移台和调整架。

气浮支架采用囊式空气弹簧,支撑腿内部配有二级气室,采用整体焊接四支撑结构,下方为阻尼隔振垫,隔振性能较好,固有频率一般小于2.1 ~ 3Hz。3 个进口水平调节阀反应灵敏,响应时间短。

调整高度机构分为两部分:支架下方(每个支撑腿下方)具有整体高度的调整机构,调整后可完全消除地面不平引起的支架扭曲现象。支架上方采用三个特有的高度调整机构,可以调整高度和台面水平。

ZCP系列平台自带脚轮,方便移动和调整。
ZCP 系列产品负载能力强、刚性强、稳定性好、隔振效果好,适合于对隔振要求较高、负载较重的情况使用。

细节说明:


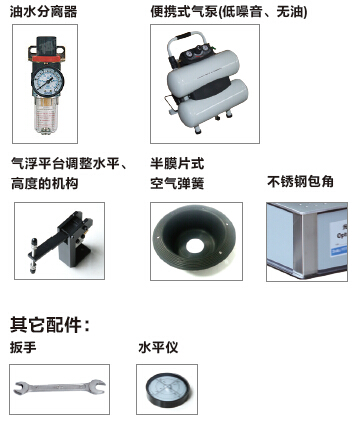

技术指标:
• 自动充气,自动平衡,响应时间短,平衡速度快
• 固有频率:<2.1~3Hz,同负载和实际使用情况相关
• 标配静音无油空气压缩机,工作压力:3~7Kg/cm2
• 气浮支撑:囊式空气弹簧,支撑腿内部还有二级气室,进一步提升隔振性能,3个水平调节阀响应时间短,平衡速度快,囊式特有结构具有很高负载能力
• 台面结构:三层夹心式蜂窝结构,采用焊接工艺
• 上台面:4~6mm厚SUS410铁磁不锈钢
• 台面内部支撑:钢制井字形蜂窝状支撑结构,焊接工艺,强度高
• 下底面:4~6mm厚碳钢,表面喷黑塑处理
• 侧板:内层碳钢板,外层为黑色铝塑板,美观、实用,四角用不锈钢板包角
• 厚度:100/200/300mm,详见选型表
• 平面度:0.02~0.05mm/600mm×600mm,高于国外同类产品
• 支架:整体焊接式四支撑结构,具有更好的刚性和稳定性,支架上方带三个高度(水平)调整机构,支架下方带升降高度机构。
• 台面加支架总高度800mm,总高度可调范围:-10~+15mm
• 孔距:25mm×25mm
• 孔径:M6
• 台面重量:100mm厚台面约:120Kg/m2
200mm厚台面约:140Kg/m2
300mm厚台面约:167Kg/m2

设计指标:(产品优化中,以正式发布资料为准,此表不作为选型依据)

表压37BAR时固有频率(Hz
2.08~2.33

选型表:(产品优化中,以正式发布资料为准,此表不作为选型依据)
产品型号整体规格(mm)台面厚度(mm)台面自重(Kg)支架高度(mm)支架负载能力(Kg)备注
ZCP09-06900×600×800100607008004支撑
ZCP10-081000×800×800100907008004支撑
ZCP12-081200×800×8001001067008004支撑
ZCP15-091500×900×80020019060010004支撑
ZCP15-101500×1000×80020020660010004支撑
ZCP18-121800×1200×80020029760010004支撑
ZCP20-102000×1000×80020028960020004支撑
ZCP20-122000×1200×80020033260020004支撑
ZCP24-122400×1200×80020039360020004支撑
ZCP30-123000×1200×80030059850020004支撑
ZCP30-153000×1500×80030073950020004支撑
ZCP35-123500×1200×80030070050020004支撑
ZCP35-153500×1500×80030086550020004支撑
ZCP40-154000×1500×80030098950020004支撑
ZCP45-154500×1500×800300112050020004支撑


注:更大尺寸的平台在运输、搬运等环节存在困难,可采用卓立汉光气浮平台拼接技术实现,详情请联系我们。

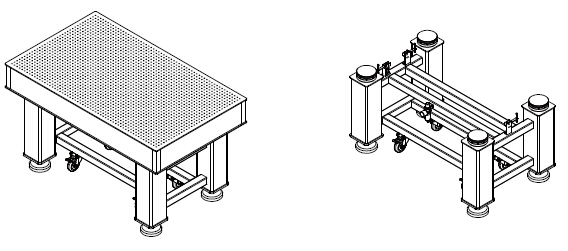

示意图
