产品名称:OMxA多维调整架

产品型号: OMxA

产品品牌: zolix


OMxA多维调整架

OMxA多维调整架说明:

1. 调整维数:4~6维。
2. 调整范围:
● 四维:水平(Y)、竖直(Z):±2mm;俯仰θy、偏摆θz:±3°
● 五维:水平(Y)、竖直(Z):±2mm;俯仰θy、偏摆θz:±3°;光轴方向的前后移动(X):6mm
● 六维:水平(Y)、竖直(Z):±2mm;俯仰θy、偏摆θz:±3°;光轴方向的前后移动(X):6mm;绕光轴的转动θx:360°
3. 后板开放式,方便光纤或激光器电源线穿过前板。
4. 激光扩束镜调整架(后缀-LBE)为基本型,带标准螺纹M22×0.75,通过基本型可选配不同的转接器,实现一物多用。
5. 安装孔为通用M6及φ8沉头孔,方便安装。
6. 各种转接器通用,使用方便

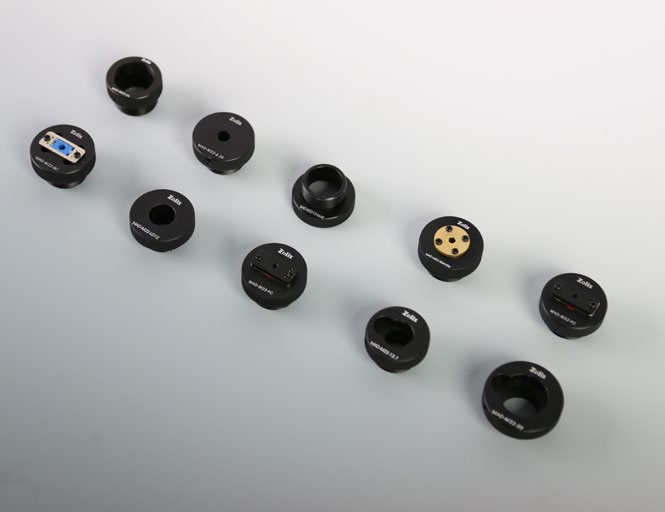

转接器型号:
MAD(Mirror Mount Adapter)- M22-xx

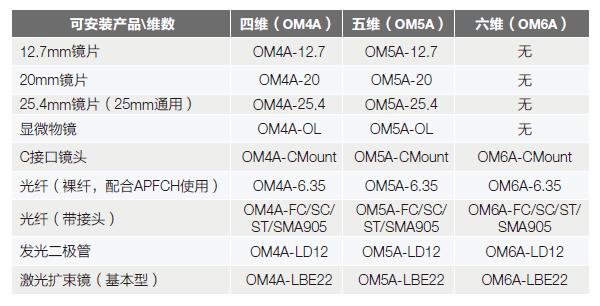

选型表:


转接器选型表:
