产品名称:MAx系列电动位移台

产品型号: MAR系列

产品品牌: zolix


MAx系列小尺寸电动位移台
    MAx(Micro-Automatic Stages)系列产品,是我公司新推出的小尺寸电动位移台产品,根据导轨形式、丝杠等级、闭环方式等不同,又分为若干系列产品,包括:MAP 系列、MAR 系列、MAK 系列等。

说明:
MAR 系列小尺寸增强精密型电动位移台,采用进口交叉滚柱导轨和小导程的滚珠丝杠,具有更高的分辨率和定位精度。主体材料为优质铝合金,通过卓立特有的精密磨削加工技术,保证运动过程中,运动精度更高。MAR 系列产品尺寸小巧,节省空间。行程包括10、20、50 和100mm,可满足空间尺寸要求较小、整体重量较轻、精度要求高的精密光学实验、精密定位、精密加工及高端设备集成等领域。

特点:
• 尺寸小巧,节省空间
• 使用导程1mm的滚珠丝杠,分辨率更高
• 采用交叉滚柱导轨配合卓立特有的精密磨削加工技术,运动精度更高
• 二相步进电机驱动,稳定、可靠

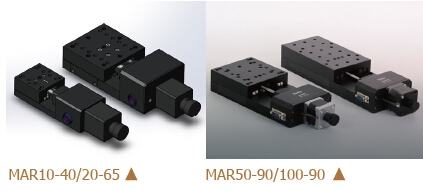

MAR系列小尺寸增强精密型电动位移台





选型表:
型号MAR10-40MAR20-65MAR50-90MAR100-90
行程范围(mm)±5±10±25±50
台面尺寸(mm)40×4065×6590×9090×155
导轨交叉滚柱导轨
滚珠丝杠导程(mm)1
8细分下分辨率(μm)0.625
重复定位精度(μm)<2
回程间隙(μm)<3
步进电机(步距角)28 (1.8°)35 (1.8°)42 (1.8°)
额定工作电流(A)0.6711.7
最大静转矩(N•cm)61440
水平最大负载(Kg)35810
自重(Kg)0.30.61.42.4

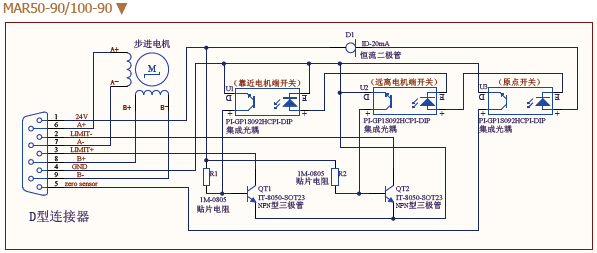

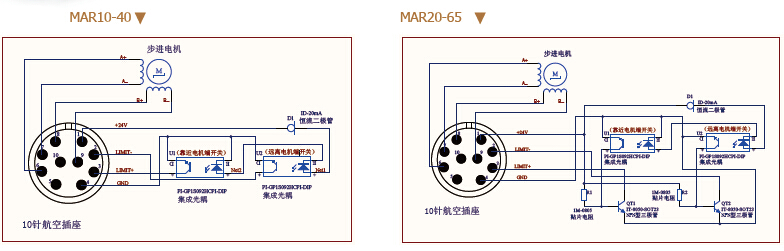

接线图:

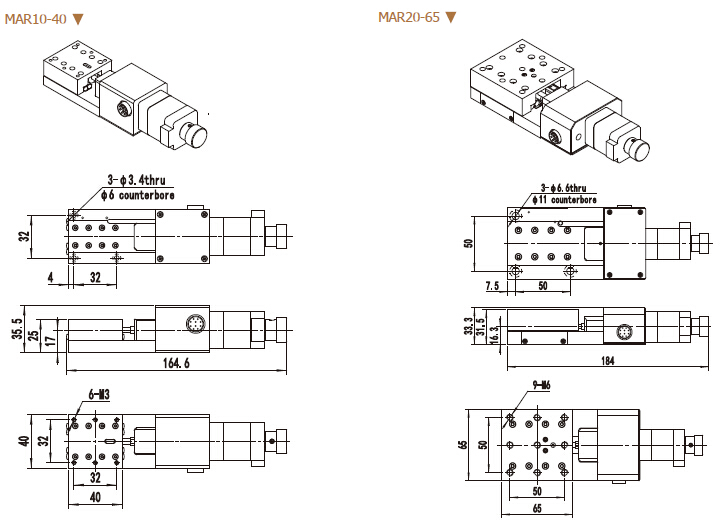

尺寸图:
