产品名称:GaiaSorter “盖亚”高光谱分选仪

产品型号: GaiaSorter

产品品牌: zolix

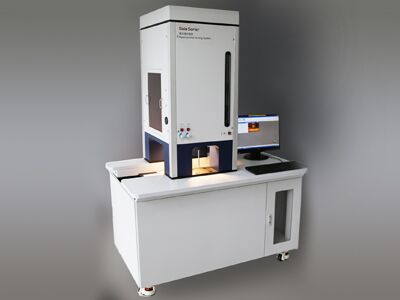

 GaiaSorter “盖亚”高光谱分选仪
    GaiaSorter “盖亚”高光谱分选仪的核心部件包括均匀光源、光谱相机、电控移动平台(或传送带)、计算机及控制软件等部分。工作原理是通过光源照射在放置于电控移动平台(或传送带)上的待测物体(样品),样品的反射光通过镜头被光谱相机捕获,得到一维的影像以及光谱信息,随着电控移动平台(或传送带)带动样品连续运行,从而能够得到连续的一维影像以及实时的光谱信息,所有的数据被计算机软件所记录,最终获得一个包含了影像信息和光谱信息的三维数据立方体。通过对数据的分析,可进行针对如果蔬的水分、糖酸度等内、外部信息以及其他类型物品分级、分选所需信息的获取,并通过后续的控制开发,从而实现对物品的全自动化分选。


结构示意图如下:

    GaiaSorter “盖亚”高光谱分选仪的标准配置针对大小为300mm ( 长)×300 mm ( 宽)×200 mm ( 高) 的物品的测量,光谱范围有400-1000nm,900-1700nm 和1000-2500nm 三个标准光谱波段,并通过选配小型传送带装置,可实现小批量的连续量测。

    GaiaSorter“盖亚”高光谱分选仪既可以搭载image-λ“G”系列高光谱相机,也可搭载image-λ-F系列高光谱相机,相机具体规格参见相关产品规格表。


主机基本规格:
GaiaSorter“盖亚”高光谱分选仪主机
样品空间尺寸(长x宽x高,最大)300mm×300mm×200mm
光照空间均匀性≥90%
电源输入电压AC 220V ±10%
均匀光源额定工作电压DC12V(通过调整电压实现亮度调整)
光源额定总功率~200W
工作距离可调整范围180mm~600mm
样品台扫描行程*400mm
*:样品为薄片时,工作距离调整范围为180mm-600mm;
样品高度为200mm时,工作距离调整范围为180mm-400mm。

选配件:透射线照明光源模组,详细信息参见: HSIA-LS-TS-30

应用范围:
● 果蔬的水分、糖酸度、机械损伤、碰伤、内部腐败、变质、虫害以及肉类等畜产品的外物污染、残留骨头分选
● 果蔬的颜色、形状、大小分选
● 批量的异物检测
● 垃圾分选
● 离线、在线机台相结合


应用案例:
1.农产品品质分析:

利用高光谱图像的图谱合一的特性,其图像数据可以反映果蔬的外部特征、表面缺陷和污染等,光谱数据同时对物体内部的物理结构和化学成分进行分析。



2.工业分选:
GaiaSort采用上下两体分离式设计,可直接移植到生产线实现在线分选。成功案例有烟叶与烟梗的在线分先、塑料分选等。其它行业应用请来电咨询!


烟叶与烟梗分选:通过模型优化选择6个波段进行分类识别,处理速度可达到400fps,满足了产线速度的要求。




塑料分选:SWIR(1000~2500nm)范围可以实现对大多数透明或浅色塑料的分类识别。通过7个特征波长(1661、1706、1715、1881、1907、2014、2128)反射率比值进行分析可对ABS、PET、PVC、PP、PS、PE的有效识别,判别准确率达到96.6%。
检测精度:2.6mm(1米产线宽度)
检测速度:1.04m/S(2.6mm检测精度),4m/S(10mm检测精度)
